LED看板用外露燈珠
TGL-LED-全彩點控外露珠

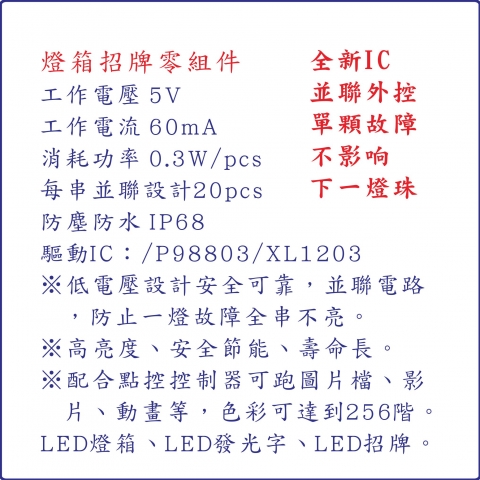

燈箱招牌零組件
LED全彩點控外露燈珠
工作電壓 5V
工作電流 60mA
消耗功率 0.3W/pcs
每串並聯設計20pcs
防塵防水 IP68
驅動IC:/P98803/XL1203
※低電壓設計安全可靠,並聯電路
,防止一燈故障全串不亮。
※高亮度、安全節能、壽命長。
※配合點控控制器可跑圖片檔、影
片、動畫等,色彩可達到256階。
LED燈箱、LED發光字、LED招牌。
產品詳細介紹

一、防水LED外露燈珠特點:

1、LED防水外露燈珠串化繁為簡、隨心所欲,充分發揮點光源優勢,任意組合,體現隨意性,讓LED外露發光字、大型戶外LED廣告招牌製作更簡單!
2、溝槽設計可穩穩固定於各式板材上,打孔後直接安裝,安裝時間迅速,保證可靠連接的同時徹底擺脫手工焊接,避免LED受到潛伏性損傷,極大縮短製作週期,有效降低安裝維護成本,減少不良損耗,徹底解決LED工程維護難的狀況!
3、各種板材打孔均可使用(例如塑鋁板,烤鐵板或立體字,中空板壓克力板,不銹鋼板或立體字等)!
4、採用臺灣大功率LED晶片,光照強、光色一致性佳、色彩飽和度好、壽命長、衰減低等特點,保證產品品質!
5、產品優秀科學的防水(IP65)抗壓性能,保證產品的戶外使用!
6、採用並聯接線,打破傳統“一燈不亮,全燈皆不亮”的缺點!
7、LED燈雙向取、裝分離式設計,不需懂電路,不需懂防水工藝,就可以自己更換LED,讓維護變得簡單,徹底解決LED工程維護難的問題,同時燈珠附有一年免費保修的增值售後服務!
8、省電,平均一個戶外的字大約300--400顆LED燈,耗電量為22.5瓦左右,也就是說每天點亮8小時,8天耗電大約1.5度!
9、能夠讓用戶在更加安全的環境下使用,非常適合戶外發光字、招牌和家居裝飾照明的應用,並且增大可視距離!
10、智慧化控制系統,可產生漸變、跳變、追逐,掃描,顯示動漫圖文等效果,並可實現非同步和同步控制,隨意排列,滿足不同用戶要求!

二、防水LED規格:
1、50顆一串,並聯可以順便剪短!
2、工作電壓:DC5V;
3、LED工作電流:18-20mA。
4、防水LED燈顏色:紅(0.1W/PCS),黃(0.1W/PCS),蘭(0.1W/PCS),綠(0.1W/PCS),白(0.1W/PCS),雙色(0.2W/PCS),七彩(0.3W/PCS),全彩(0.3W/PCS)

三、防水LED燈串用途:

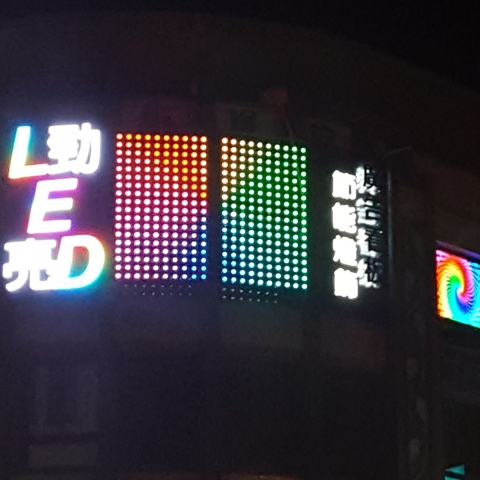

用防水LED燈串做戶外發光字、戶外招牌更是彰顯品牌與時尚,大大提升商家規模與檔次。主要用於:星級酒店戶外招牌,酒店屋頂招牌,酒店外牆招牌,酒店門頭招牌,賓館外牆招牌,外牆LED穿孔字,KTV招牌,飯店招牌,店面招牌,門頭招牌,數碼廣場招牌,物業大廈招牌,購物廣場招牌等。

四、製作外露LED發光字的方法步驟:
1、LED戶外招牌製作需要工具:40W或60W電烙鐵、焊錫、電鑽、膠槍、螺絲刀等
2、LED戶外招牌製作需其它材料:如前述的各板材(可代工製作)、電線(本公司可以提供)、LED招牌專用電源(DC5V,本公司可以提供)。
3、鑽孔:把外購的成型鐵皮字固定到合適的位置,用電鑽鑽孔(9mm或12mm)或委外CNC鑽孔,間距根據戶外牌制安裝的高度和製作成本而定的,一般LED中心間距為:20—40mm,間距赿小,亮度赿高,成本越高。
4、插燈:把鑽好的孔清理乾淨,逐一放燈。
5、連線:有已經製作好並連線的防水LED燈串,每串有預留的線頭,一般紅色的接到電源的正極,黑色的線頭接到LED專用電源的負極,電源最好放置在防水電源箱中。
6、測試老化:把所有的LED連好之後,檢查處理不亮的,然後進行老化測試48小時。
7、運輸到現場,搭腳手架現場安裝。

五、使用注意事項
1、戶外防水LED每串的電壓是直流5V,電流約為20毫安培。
2、請使用輸出電壓為直流5伏的電源。
3、防水LED電源功率的計算:
     例如,輸出電壓為5V/40A的電源可以安裝LED燈的數量:1500個LED燈,即大約30串防水LED(50個一串),建議1500個LED用一個電源。
4、電源線每100個燈(二串)引出的電線截面積請使用075mm2。
5、燈串的電子線紅色接到電源的正極。
6、燈串的電子線灰色接到電源的負極。
7、如發現個別燈不亮,是燈虛焊的可以把不亮的剪短從新接一下線, 如果一串從某一個開始後面都不亮是線虛焊了,接上回路,燈串兩邊都接上電源就好了!
8、本全彩外露珠請使用本公司全彩控制器 !
